Accoppiatore DisplayPort: come gestire segnali 4K a 144 Hz ed evitare schermate nere

Un accoppiatore DisplayPort è un connettore femmina-femmina progettato per unire due cavi maschio-maschio, trasformandoli in un’unica prolunga. Risolve situazioni pratiche frequenti, come una torre PC posizionata a terra lontano dalla scrivania, monitor montati su bracci mobili o canaline a muro già predisposte.

Questo componente passivo non amplifica né rigenera il flusso dati. Si limita a garantire la continuità fisica tra i due conduttori. A differenza dei vecchi segnali analogici, il segnale digitale non perde nitidezza in modo progressivo: se l’integrità del flusso scende sotto la soglia minima, l’immagine scompare di colpo o presenta sfarfallii continui.

Limiti di banda e gestione delle alte frequenze

I problemi di trasmissione emergono all’aumentare delle richieste di banda passante. Un flusso Full HD a 60 Hz impegna una frazione minima delle linee dati, mentre configurazioni 4K a 144 Hz con campionamento colore a 10 bit e HDR richiedono una stabilità del segnale millimetrica.

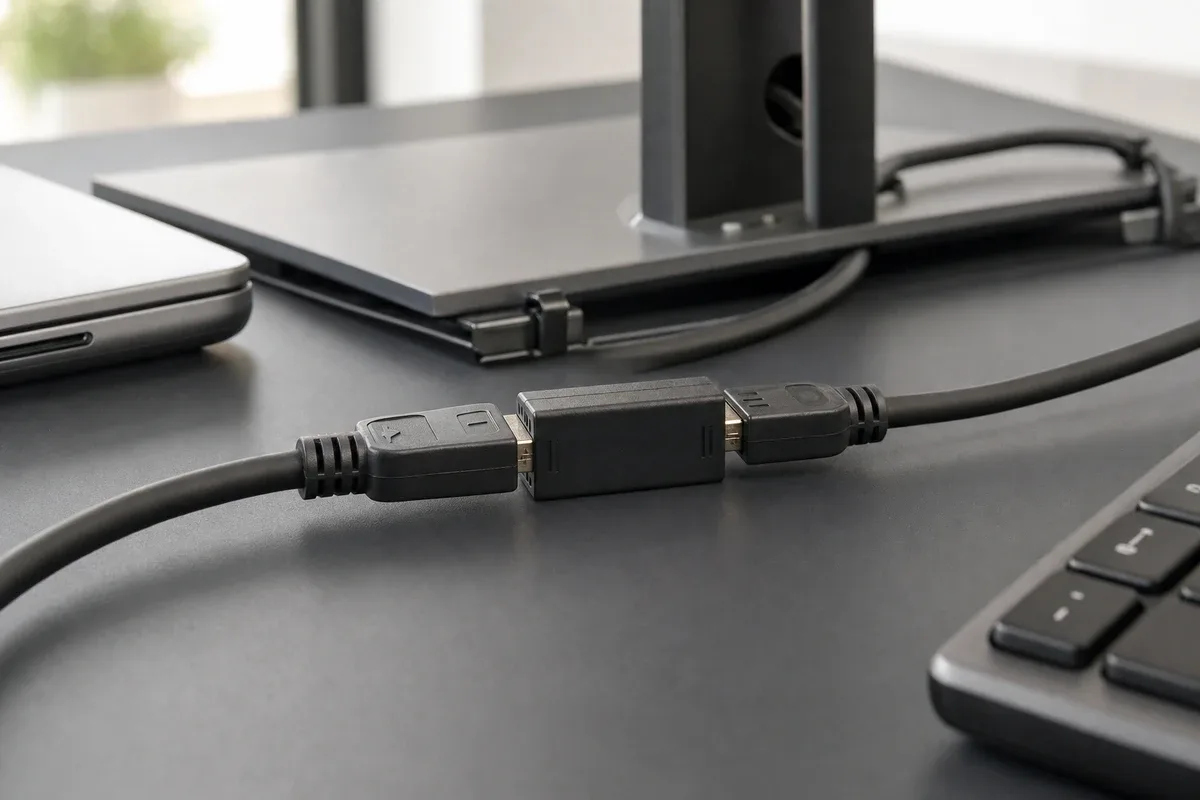

Accoppiatore DisplayPort nero che unisce due cavi su una scrivania, con base del monitor sfocata sullo sfondo.

Quando la lunghezza complessiva dei due cavi supera le specifiche raccomandate o i materiali sono scadenti, le tecnologie di refresh variabile come G-Sync e FreeSync smettono di agganciare la frequenza corretta. Nei laboratori di riparazione si riscontra regolarmente come la causa dei drop video non sia l’adattatore in sé, ma la somma delle resistenze dell’intera catena di collegamento.

Specifiche tecniche: da DisplayPort 1.2 a DisplayPort 2.1

La scelta del giunto deve allinearsi alla versione supportata da scheda grafica e monitor. Per postazioni di lavoro generiche a risoluzione Full HD o QHD è sufficiente un connettore compatibile DisplayPort 1.2.

Monitor da gaming ad alto refresh rate o schermi professionali 4K e 8K richiedono invece accessori certificati per DisplayPort 1.4 o DisplayPort 2.0/2.1. L’involucro dell’accoppiatore deve garantire una schermatura adeguata contro le interferenze elettromagnetiche e contatti saldi per impedire oscillazioni meccaniche.

Verifiche sul sistema operativo

Dopo aver completato il collegamento, il controllo delle proprietà video su Windows, macOS o Linux conferma se l’estensione regge il carico nominale. Se il sistema operativo forza la risoluzione a valori inferiori o disattiva l’opzione per i 120 o 144 Hz, significa che l’attenuazione del segnale impedisce la corretta negoziazione tra scheda e pannello.

Distinzione da convertitori e docking station

Un accoppiatore DisplayPort non va confuso con un adattatore di segnale. L’accoppiatore mantiene il protocollo nativo DisplayPort, mentre i convertitori verso HDMI, USB-C o DVI integrano chip che trasformano il flusso dati, introducendo ulteriori limitazioni di clock.

Se la distanza complessiva da coprire è elevata, la soluzione più efficiente rimane la sostituzione dell’intera tratta con un singolo cavo DisplayPort certificato. Per installazioni superiori ai 5 metri o passaggi complessi, l’impiego di cavi attivi in fibra ottica elimina alla radice la dispersione del segnale tipica delle giunzioni passive.
